自制钓桶炮台支架

DIY 炮台架

昨天想做个钓桶,于是找了一个防冻液的桶,感觉坐着比较舒服,今天先做了个炮台

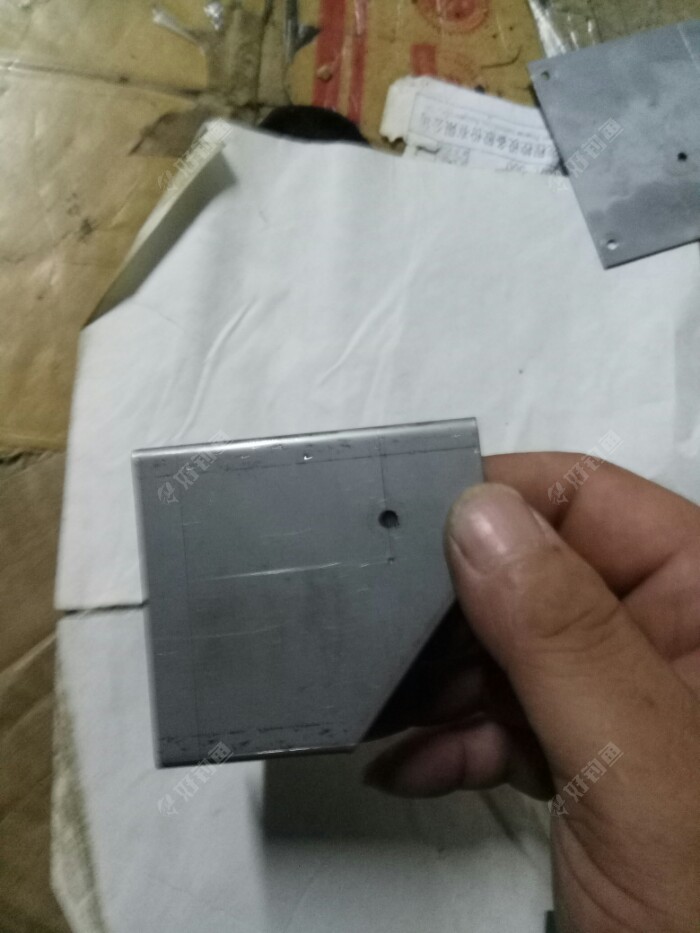

这是侧板不锈钢材质

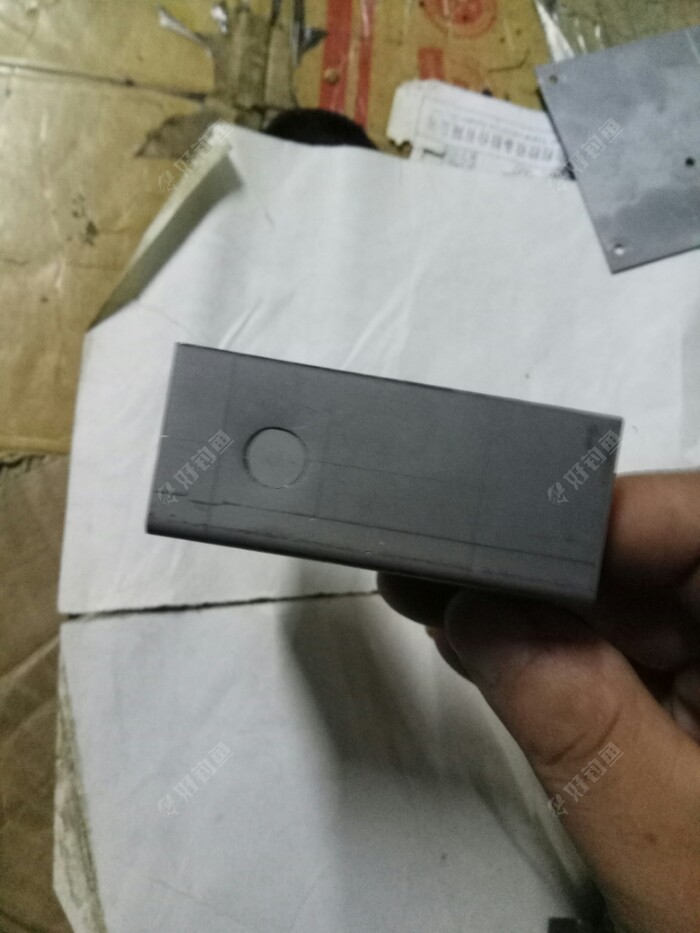

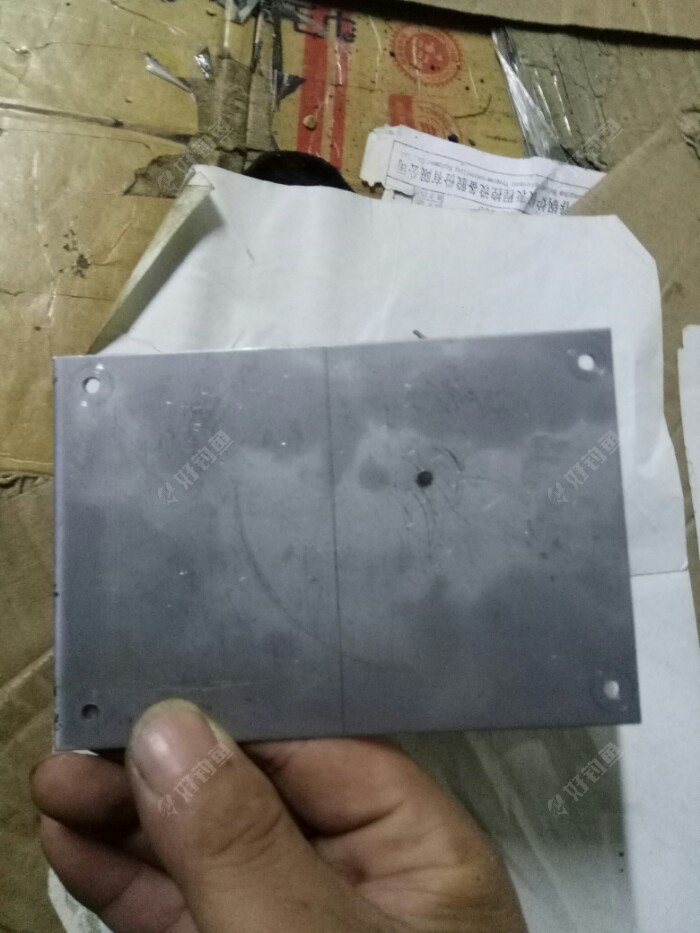

这是面板不锈钢材质

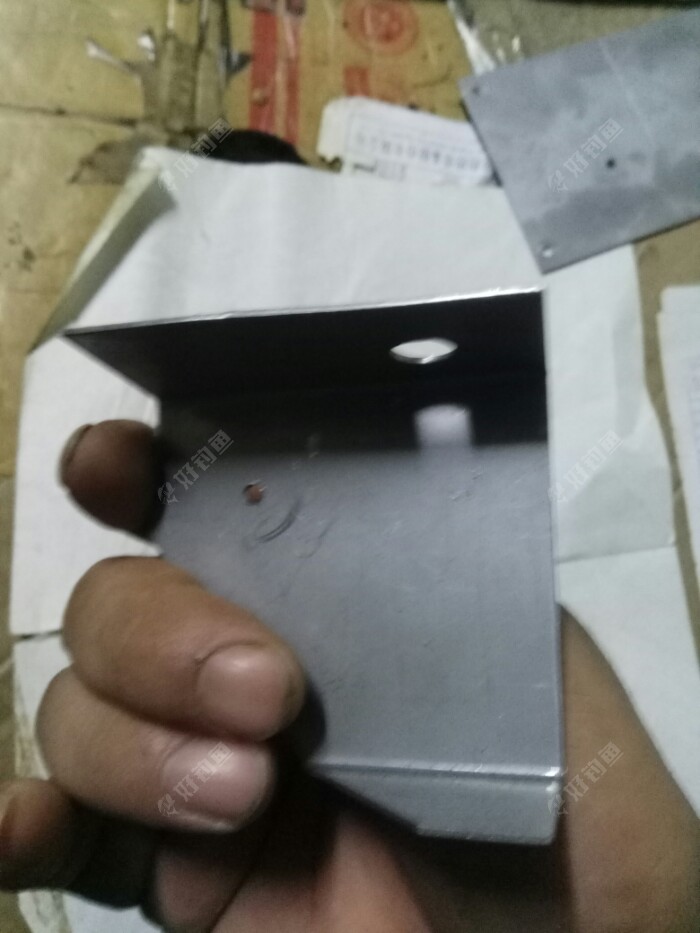

折弯

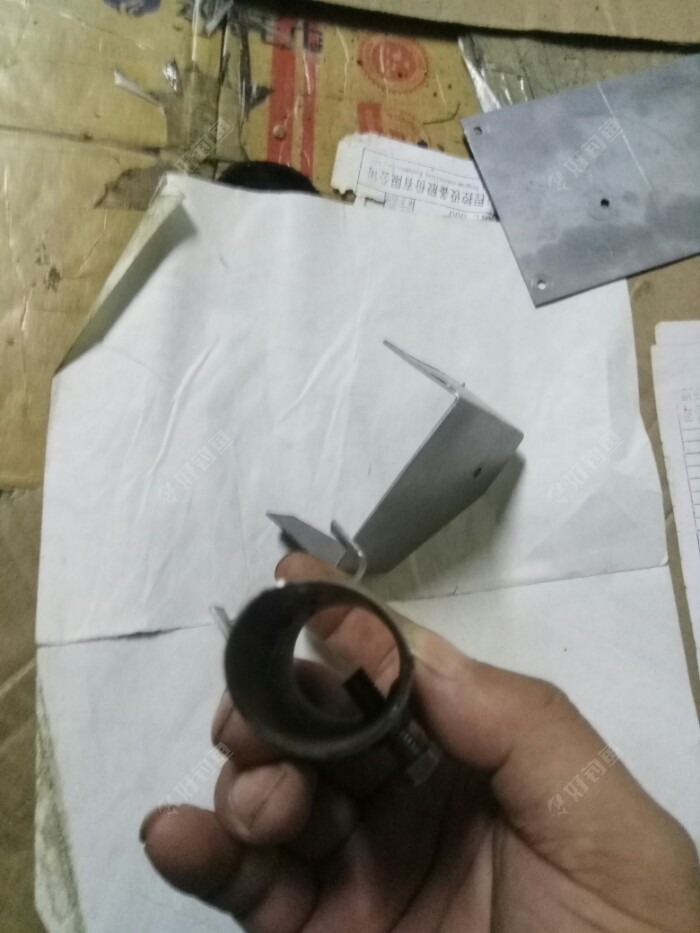

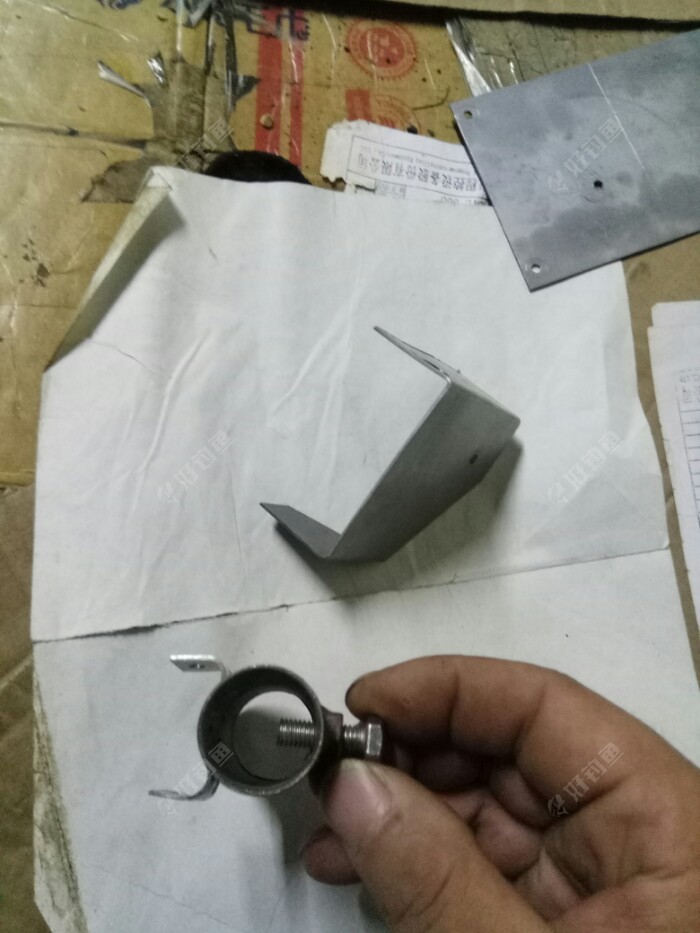

这是插炮台竿的,25的不锈钢管,壁厚一毫米

上面焊的不锈钢片,当穿轴用的

这是里面

孔是十毫米的,螺母焊在里面

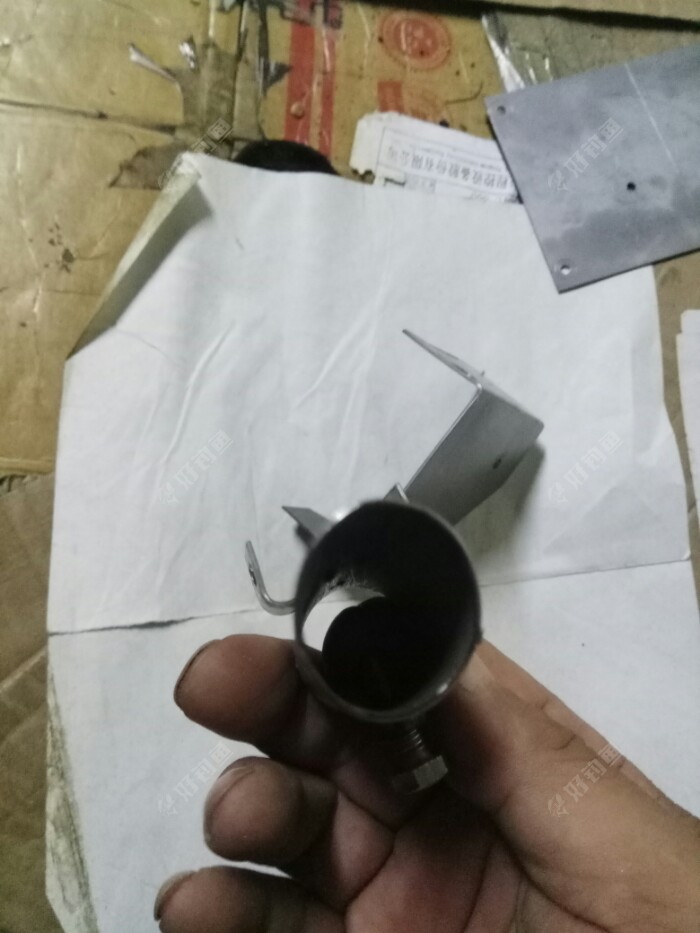

这个是轴孔,上面25的管装在里面

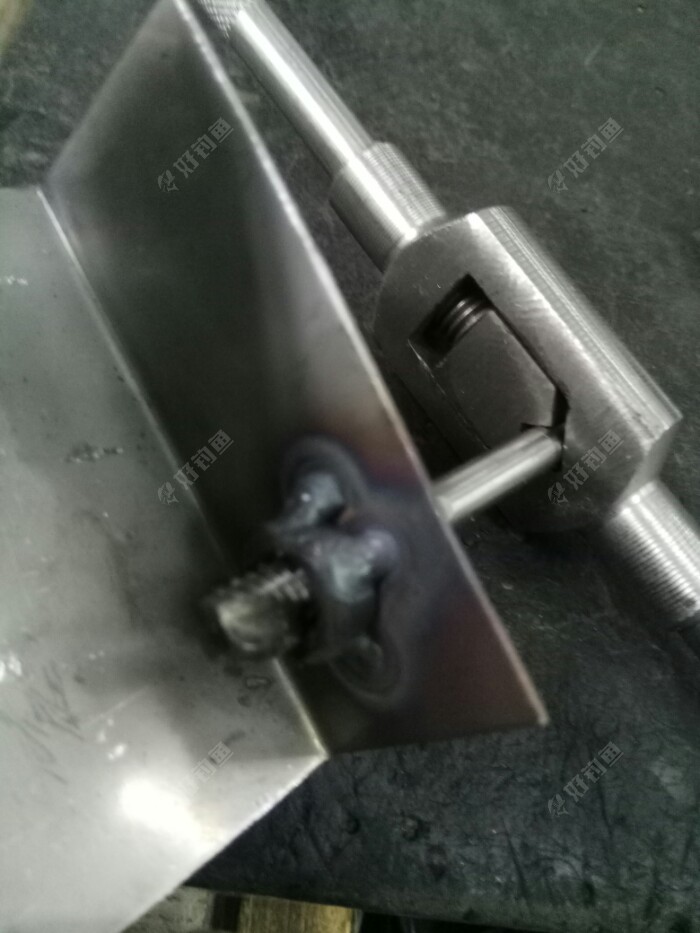

螺母点焊在里面,八毫米的,焊完用丝锥过一下

保证用手拧的轻松点

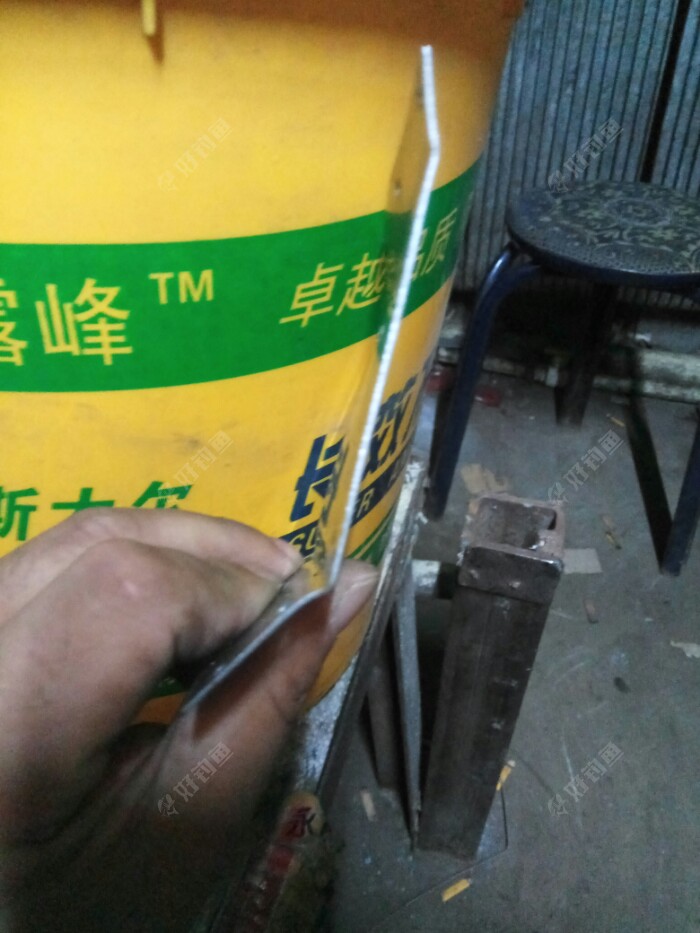

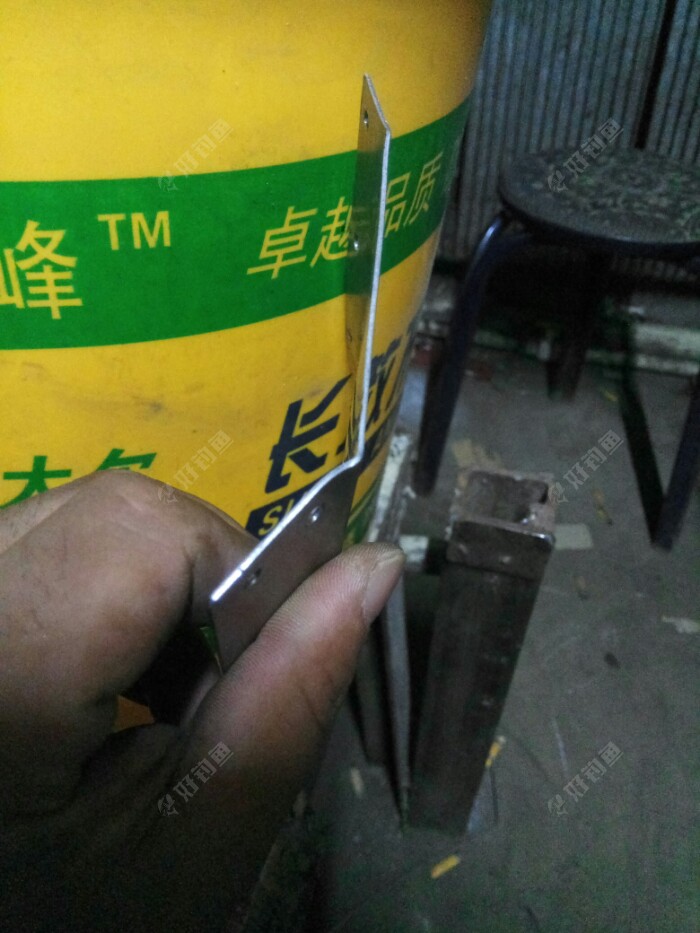

侧板折弯,可以与桶更贴靠,两边三点二的眼,可以用自攻钉,螺丝

侧面看还行

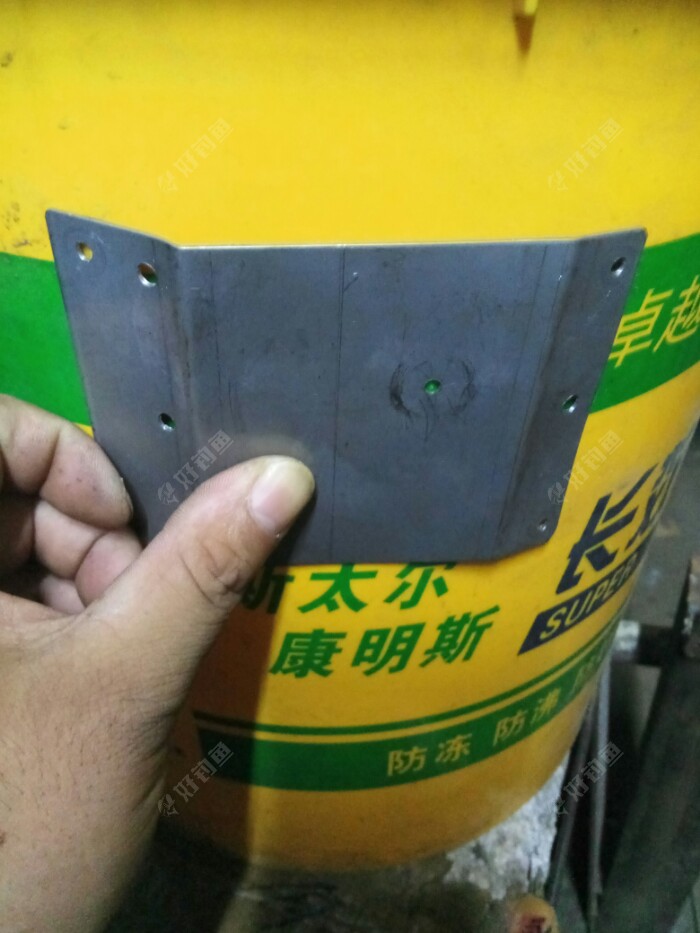

看看放在什么位置更好

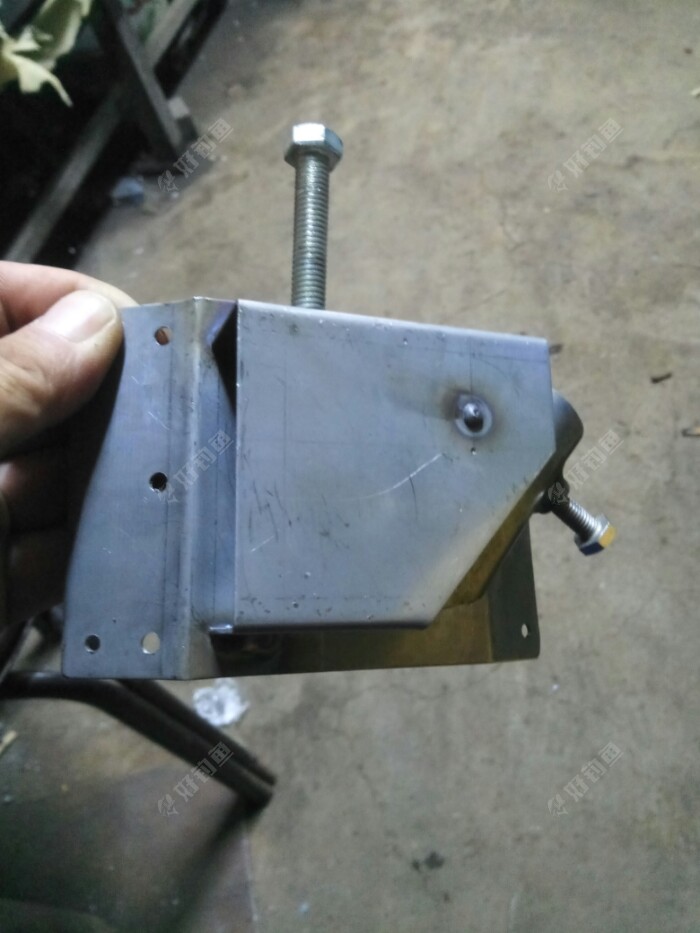

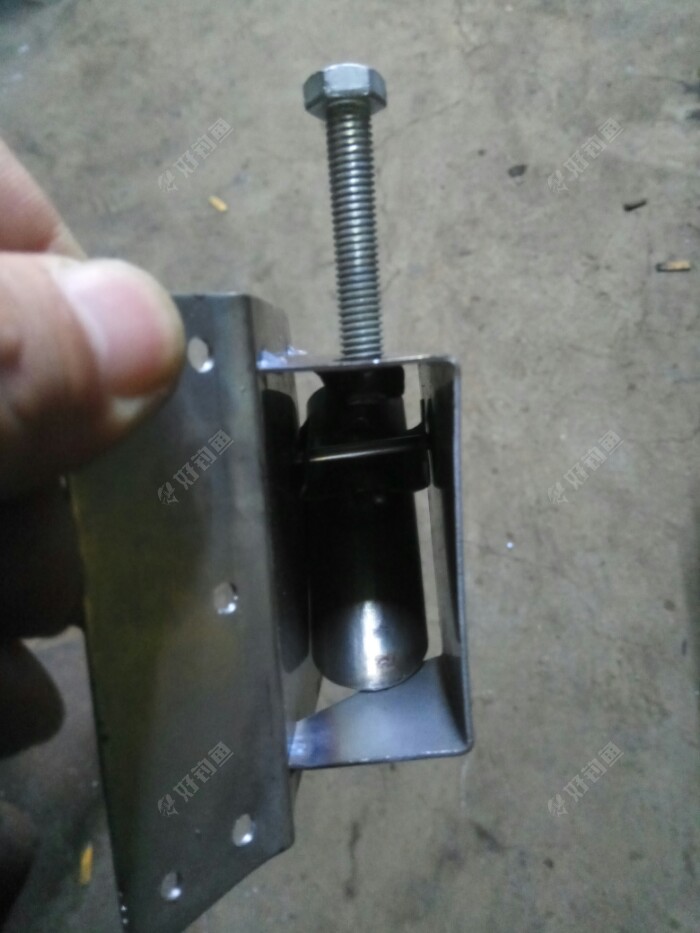

这是组装焊完里面的样子,螺丝调节高低

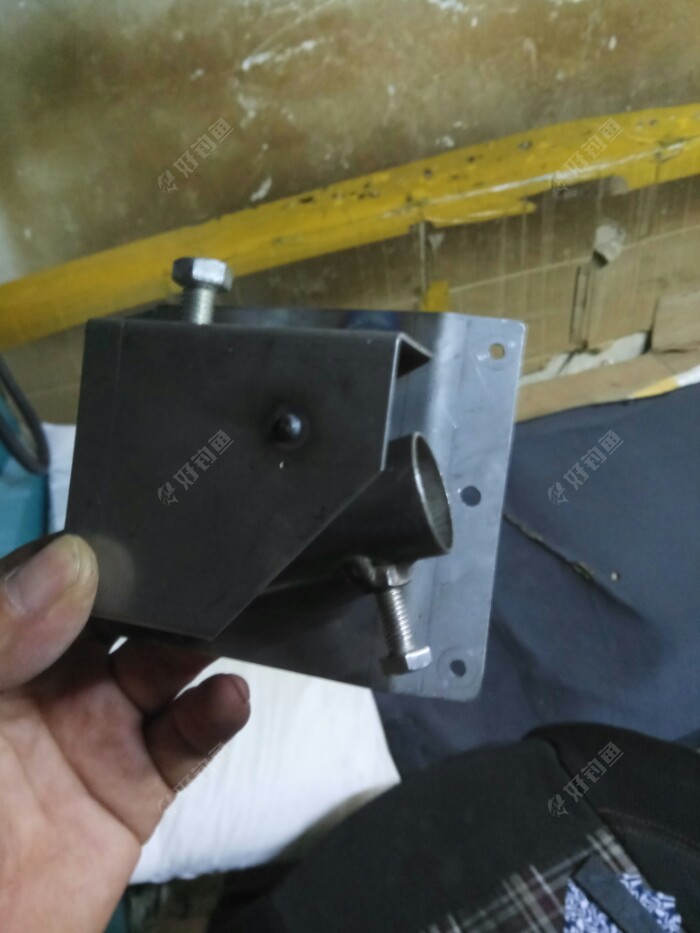

总成的样子

最低角度

最高角度

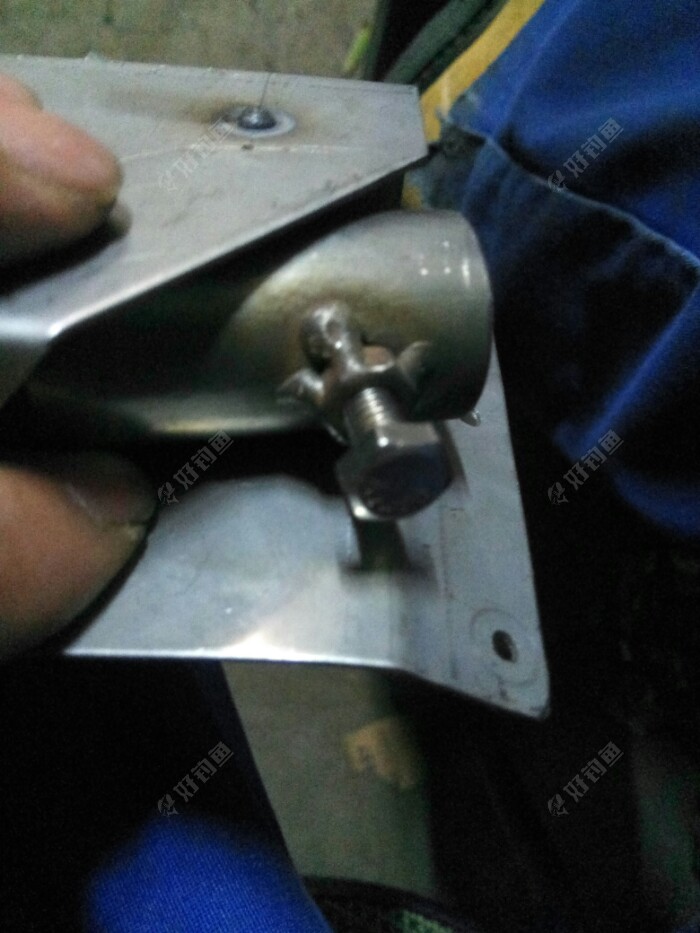

这是调节角度高低的螺丝,还没有完呢,回家比划比划再看看,明天有时间在做拉饵盘支架
