[冬季DIY]简易钓台伞架万向连接杆

DIY 钓台

好钓鱼平台的第二届DIY赛事拉开大幕,其意义非凡,奖品丰厚。即亲和钓友、更给了钓友们拓展空间和展示自我的好机会,大家伙儿摩拳擦掌,跃跃欲试。光说不练假把式,繁华也不能闲着,那咱说干就干……

钓台的普及使得广大钓友们应对垂钓时复杂、恶劣多变的钓场地形更加从容,遮阳伞是夏日里钓友必备的钓具,可单独的插地或者直接架设在钓箱、钓椅上使用。但繁华发现,无论怎样使用安插钓伞,都不能避免来回需要换位的需求,经多方面考查、研究、摸索和实际验证,钓台上连接钓伞的连接器最为简便实用。下面繁华将这个制作简单、经济实惠、方便耐用的万向连接杆的方法跟大家分享一下~

选材很重要

基本操作步骤及参数信息:

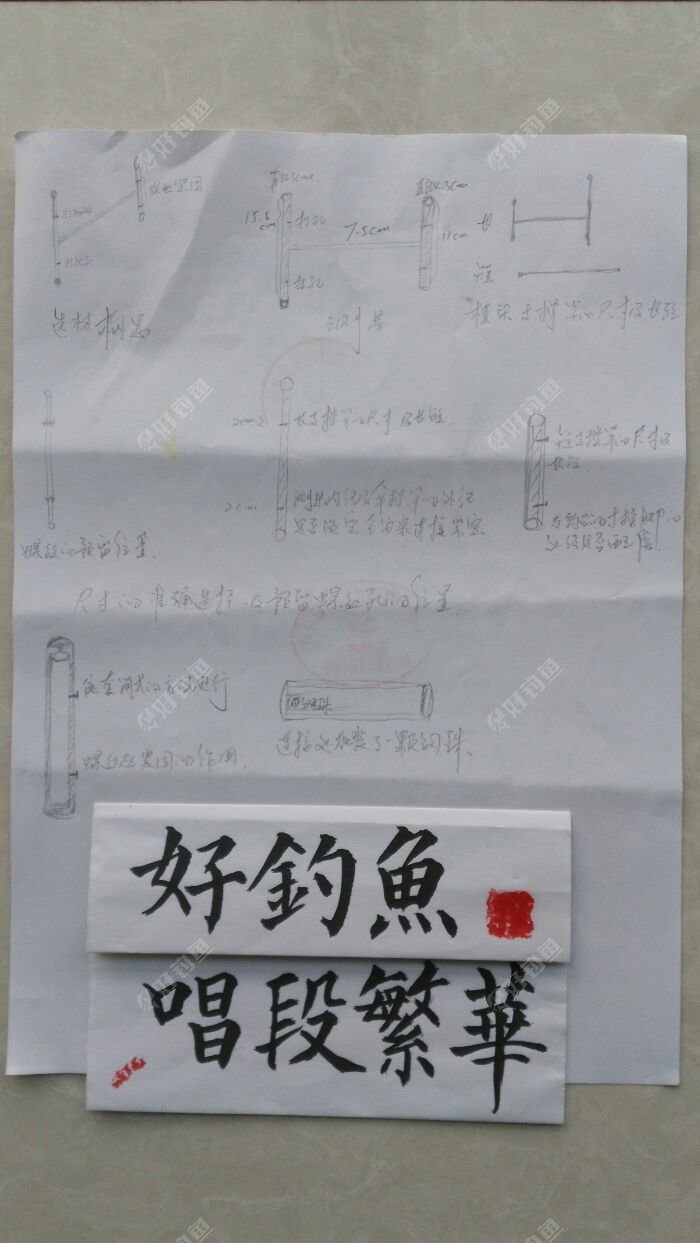

构思,设计、测量、选材、初加工,打磨、 抛光、 调试、 焊接、喷漆,完工使用

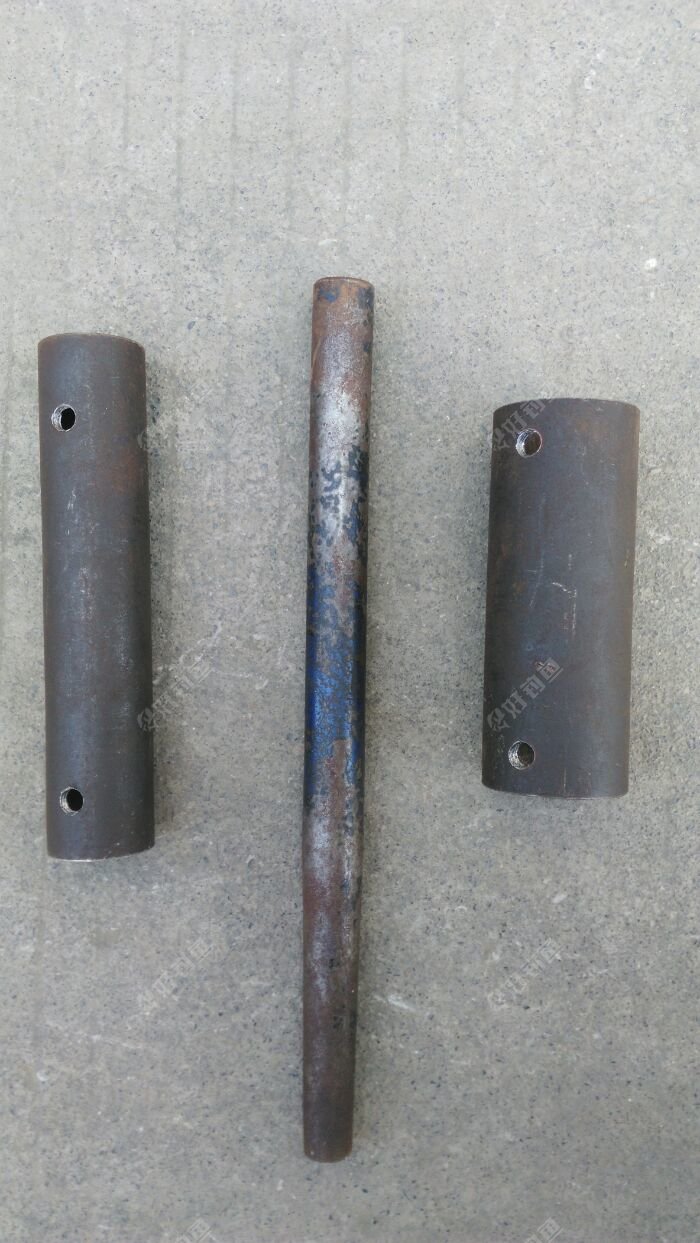

材料选用的是无缝钢管*3(尺寸可根据自己的钓台地爪粗细及伞竿的直径需要选择,不必一成不变,繁华的钓台地爪是加粗版的)~

无缝钢管废旧材料(打孔)

地爪套筒尺寸:长11cm、直径4.3cm

伞架套筒尺寸:长15.5cm、直径3cm

中连接杆尺寸:长8cm、直径1.5cm

以套筒的最简便方法连接,中间预留打孔是螺丝紧固固定

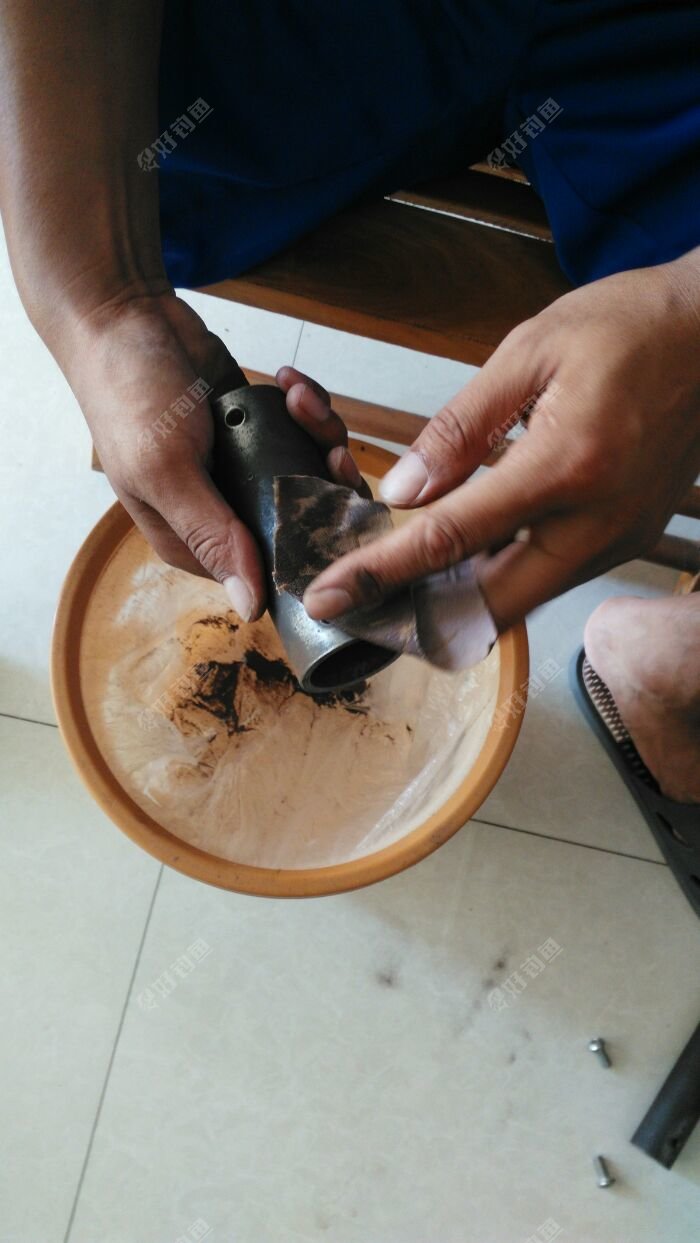

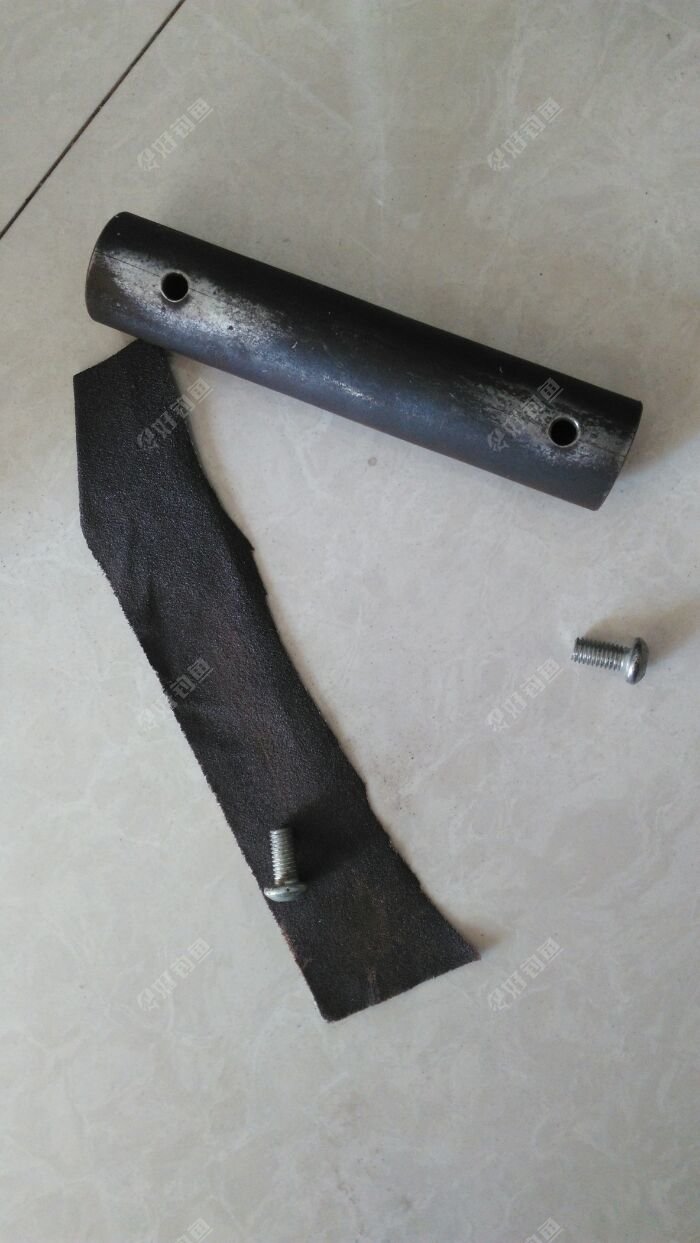

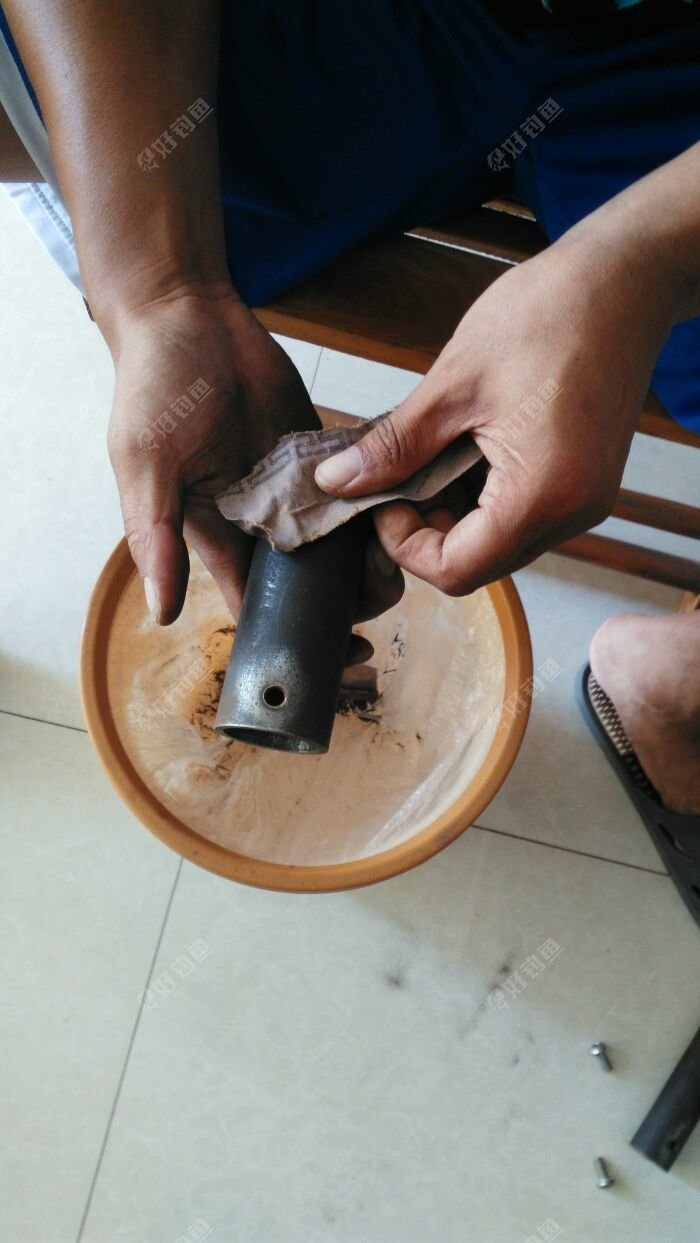

将外层的锈用砂纸打磨掉,方便后续的喷漆及美观度~

打磨

焊接(氩弧焊)的时候,是朋友在厂房内操作,故没有照片~

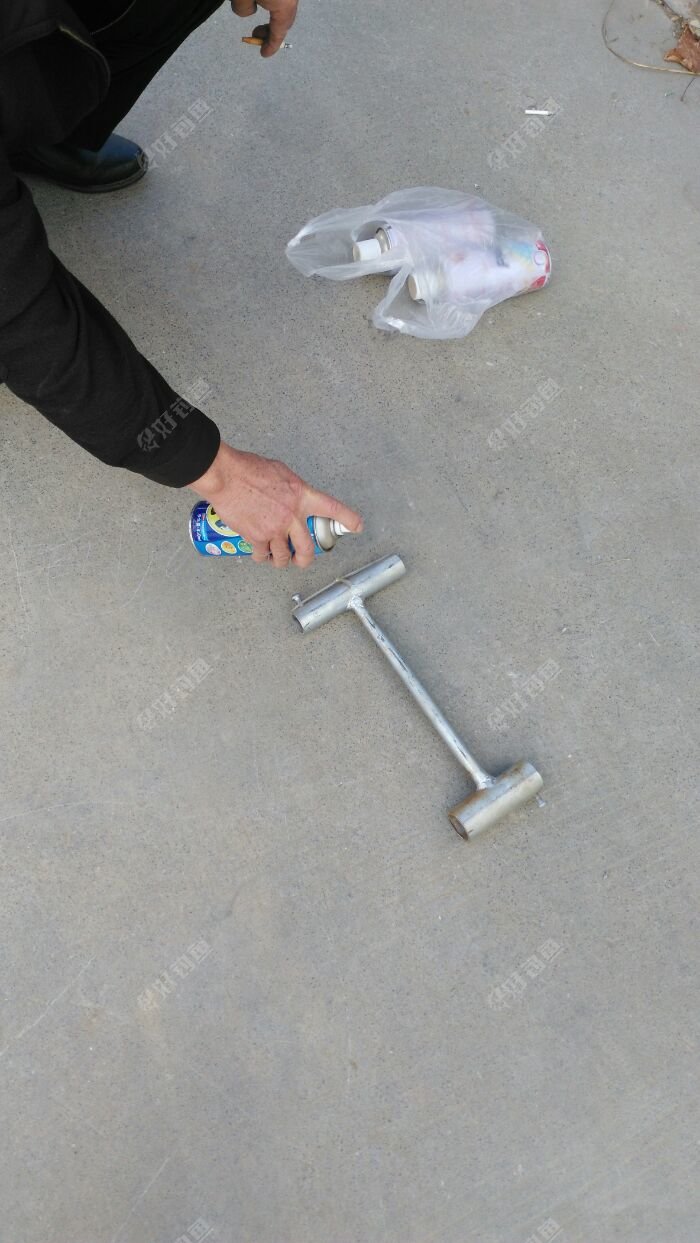

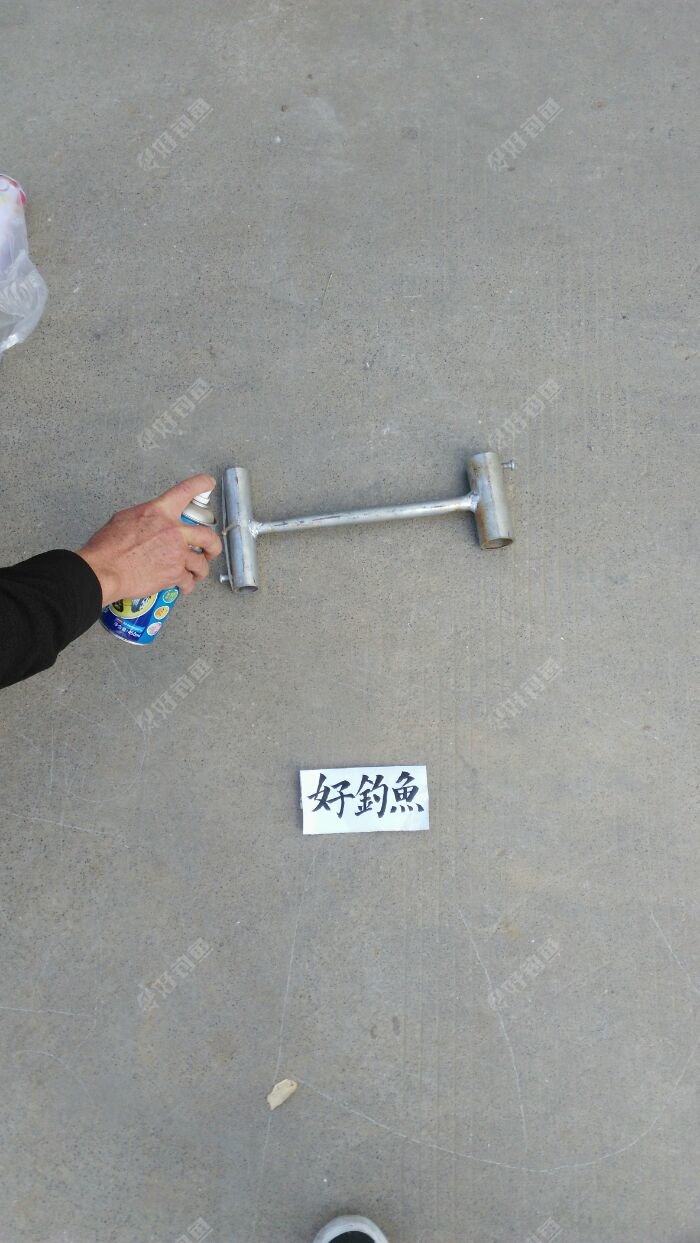

喷漆,最简单的步骤,人人都能操作的了,繁华也就不再啰嗦了~

建议喷漆时戴口罩

最好是室外喷

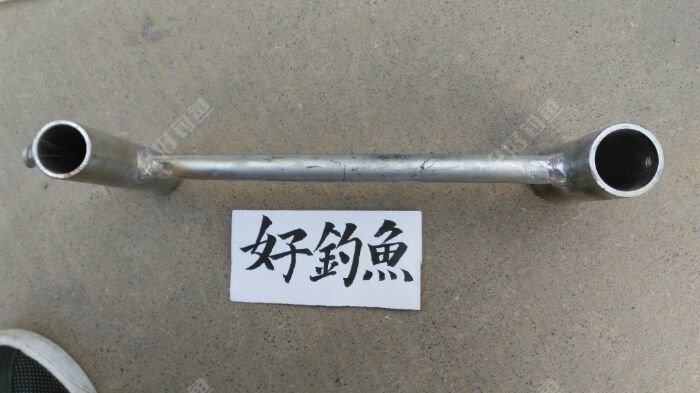

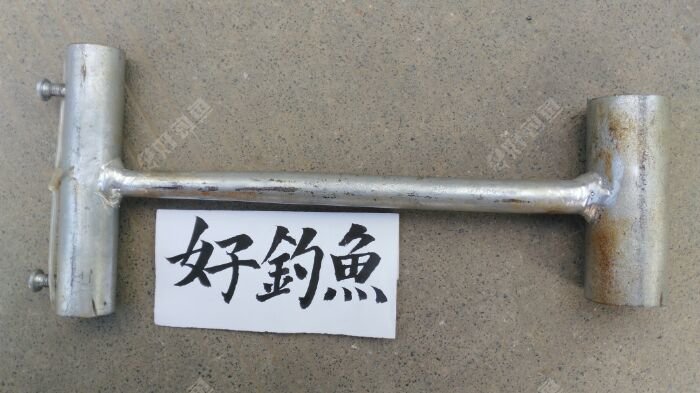

基本成型的连接杆,喷漆后需要亮晒,繁华将连接器不同角度拍照,方便大家观摩~

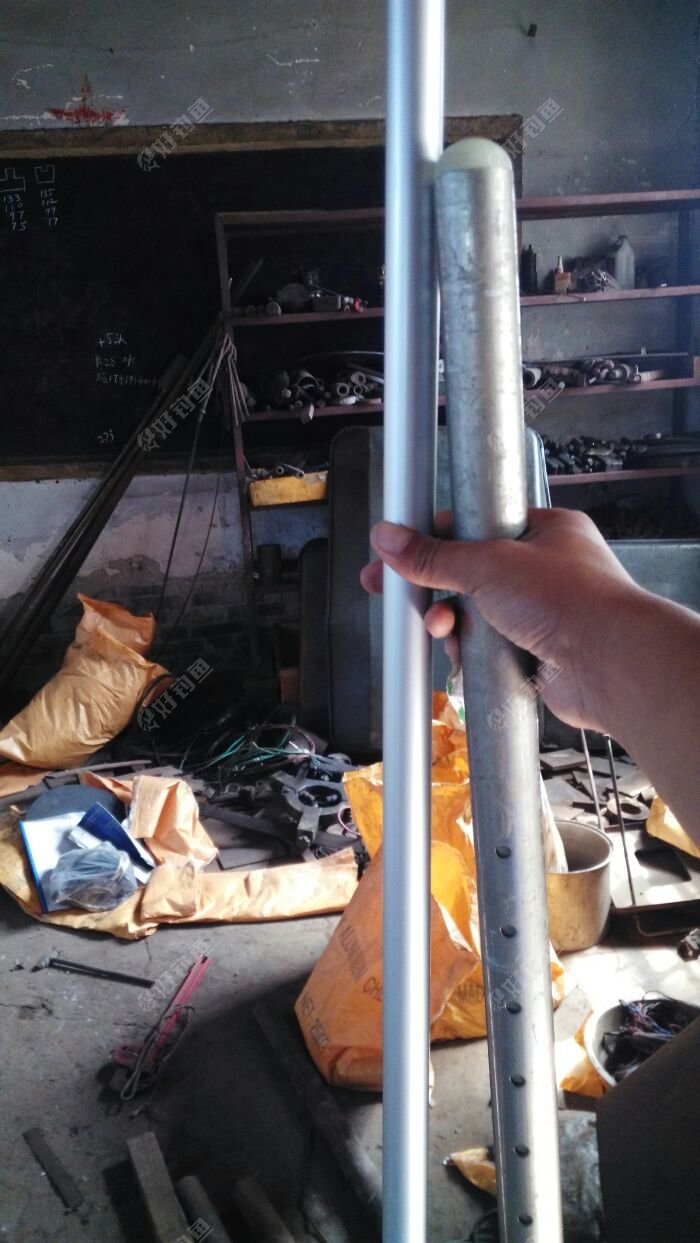

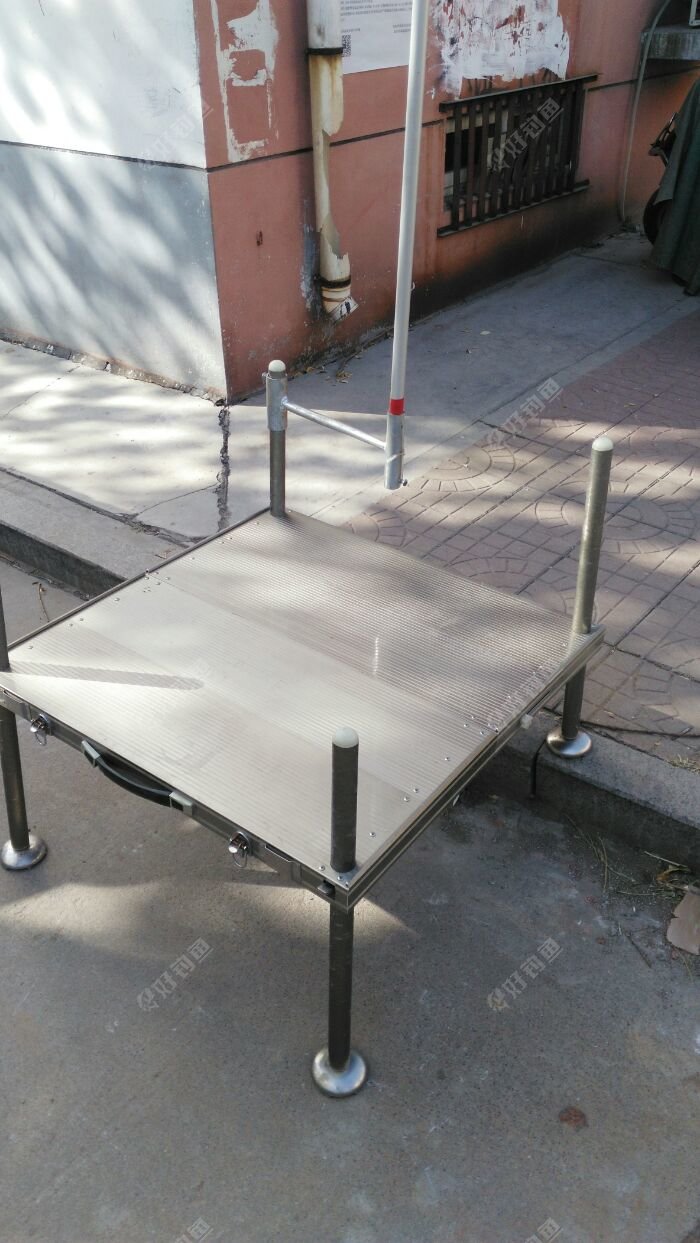

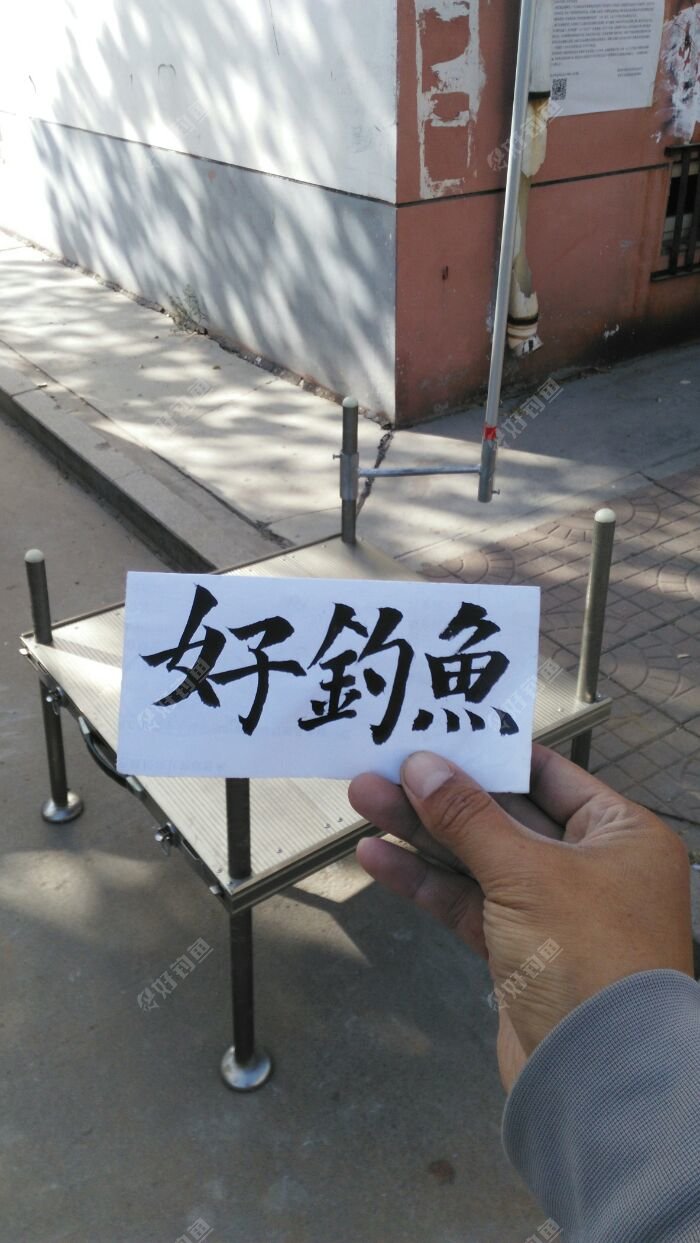

安装实际使用情况:套筒的尺寸卡体,用个螺丝简单拧几下就能固定住*高度*方向,四个地爪任意选择安装,无论前后左右,不用的时候轻轻一推,伞就会被连接器送到一遍,操作快捷方便~

对比:下图1为游钓中国李大毛老师使用的伞架连接器,图2为繁华DIY的连接器,

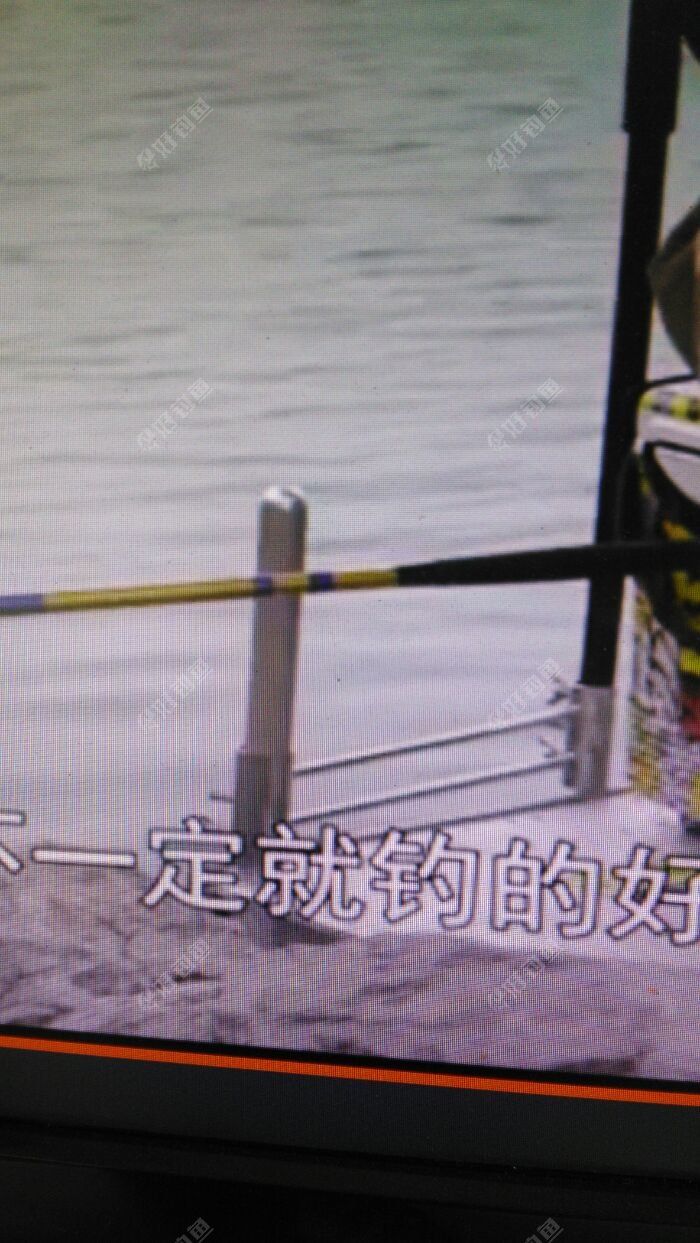

大毛老师的连接杆

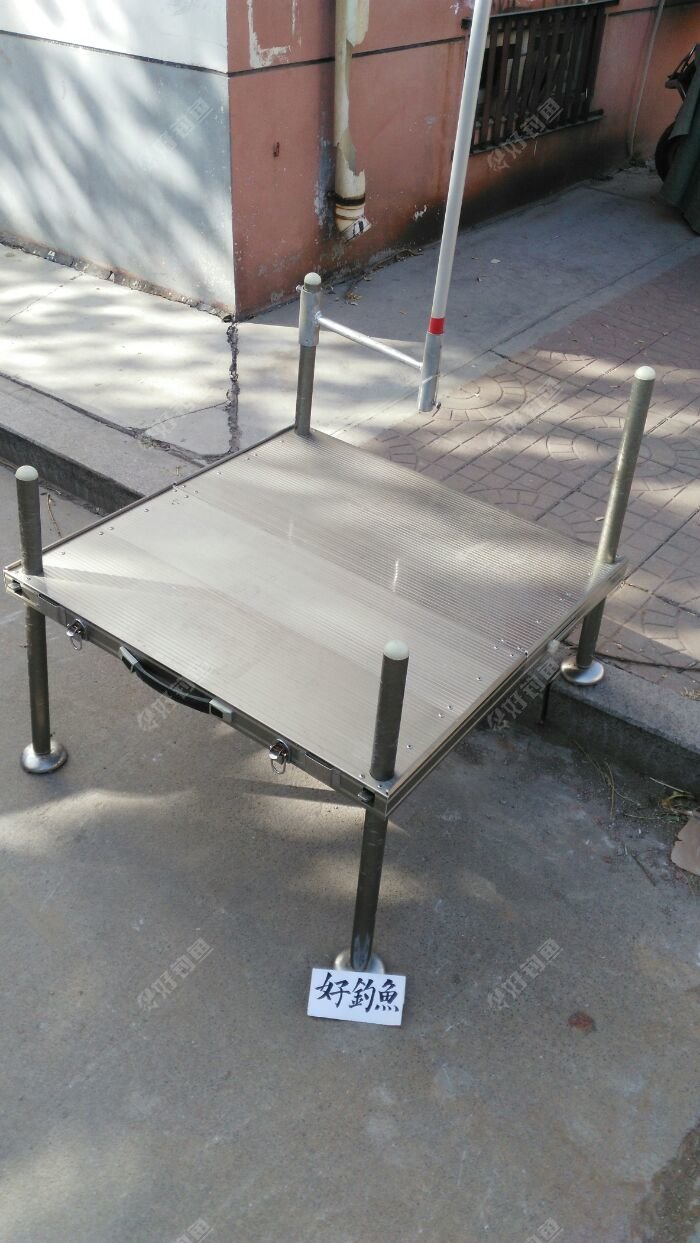

成品展示

DIY成本计算统计:废旧的无缝钢管3段共计15元(加打孔、磨边)~

焊接(氩弧焊)没花钱,朋友正好在干活,顺带留给办了~

喷漆是自己以前的剩余的,没花钱

这样制作简单、经济实惠、方便耐用且实用的万向连接器您用上了吗
